Udělej si sám elektrikář: Výběr napájecího kabelu pro vnitřní instalaci

Obsah

Hlavní typy napájecího kabelu pro "domácí" elektroinstalaci
Závěr

dobrý den!

Tento článek bude věnován otázce, která se často objevuje mezi návštěvníky sekce Elektrikář - jaký napájecí kabel zvolit pro elektroinstalaci v bytě nebo venkovském domě. Tento článek bude užitečný jak pro ty, kteří plánují dělat vlastní elektriku, tak pro ty, kteří zaměstnávají týmy na pronájem - bohužel často nevědí, který kabel použít. Napájecí kabel v článku označuje kabel určený pro rozvod a přenos elektřiny o napětí 230 voltů.

Z důvodu zákazu vnitřní pokládky v nově budovaných obytných budovách se neuvažuje s kabely s hliníkovými vodiči. Rovněž nejsou uvažovány dráty a kabely pro pokládku mimo budovu (včetně SIP).

Hlavní typy napájecího kabelu pro "domácí" elektroinstalaci

V souladu s PUE (Pravidla pro elektrickou instalaci):

2.jeden.48 Dráty a kabely by se měly používat pouze v oblastech, které jsou specifikovány v normách a specifikacích pro kabely (dráty).

Pro elektroinstalaci v budově by se tedy měly používat pouze kabely a vodiče v technických podmínkách, pro které je uveden „rozvod a přenos elektrické energie“. A neměli byste se dívat na reklamní slogany prodejců nebo dokonce nápis na obalu, ale na certifikát výrobce pro tuto značku kabelu (lze najít na internetu).

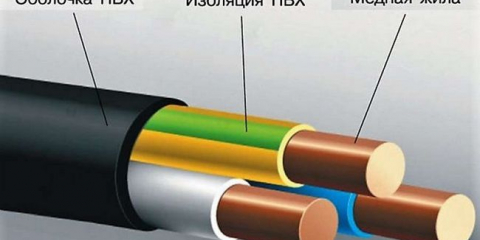

Rodina kabelů VVG (VVGng, VVGng-ls, VVGng-frls) Kabely této skupiny jsou nejběžnější pro vnitřní pokládku v Rusku a SNS. Měděné vodiče třídy pružnosti 1 podle GOST 22483-2012 (tuhé plné vodiče, dále jen jednožilové) jsou pokryty nehořlavou polyvinylchloridovou (PVC) izolací. Nehořlavý znamená, že se kabel ve zdroji plamene vznítí, ale pokud je vyjmut z ohně, okamžitě zhasne. Požár se tak nemůže šířit po kabelu od zdroje vznícení (například při poškození kabelu a zkratu).

Samotný kabel má vnější plášť rovněž vyrobený z polyvinylchloridové plastové směsi (VVG znamená "vinyl-vinyl-holý", to znamená nepancéřovaný kabel s PVC izolací jádra a PVC vnější izolací). Podle GOST 31996-2012 pro úseky používané v každodenním životě může nebo nemusí mít kabel vnitřní výplň (něco podobného jako výplň kabelu NYM) mezi žilami a vnější izolací.

Kabelová řada VVG je určena pro přenos a rozvod elektřiny ve stacionárních instalacích.
Jmenovité střídavé napětí: až 660 V nebo až 1000 V. Pro domácí elektroinstalaci použijte kabel 660 V (0.66 kV). Garantovaná životnost kabelu je 30 let.

Tento kabel vypadá takto (je tam kulatý - jen VVG a plochá verze, VVG-p, na fotce je kulatý VVGng-ls ze závodu Sevkabel v Petrohradu):

Celkově vzato jsou tyto kabely správnou volbou pro domácí elektroinstalaci. Nicméně s určitými výhradami:

VVG - Má izolaci z PVC bez speciálních přísad, proto nerozšíří spalování jediným položením. Skupinové pokládání několika kabelů ve svazku není povoleno (ale je možné ve svazku, když je každý kabel ve vlastní vlně).
VVGng ("zpomalovač hoření") - Má speciální přísady ve složení izolace, díky kterým je možné pokládat svazky těchto kabelů dohromady, při zachování podmínky nešíření hoření. Tento kabel je nejčastější v domácí elektroinstalaci mezi těmi, kteří neznají aktuální předpisy pro pokládání kabelů v obytných prostorách.
VVGng-ls ("nízká kouřivost" - nízká kouřivost) - kromě všech výhod předchozích kabelů má také snížené emise kouře a plynů při spalování. To je důležité, protože při spalování plastové sloučeniny polyvinylchloridu se uvolňují toxické látky, které jsou nebezpečné pro člověka. Pro kontrolu můžete zapálit VVGng a VVGng-ls a porovnat - první vydává ve velkém množství štiplavý páchnoucí kouř, ze kterého okamžitě začne lechtat v krku. V případě hoření svazku takových kabelů je obecně možné se udusit kouřem. Z VVGng-ls vychází málo kouře a není nijak zvlášť jedovatý. Z tohoto důvodu by měl být tento kabel položen v obytných prostorách (podrobněji napíšu později).
VVGng-frls ("ohnivzdorný, s nízkou kouřivostí" - odolný proti ohni a s nízkou kouřivostí) - Má dlouhodobou odolnost proti hoření, to znamená, že si zachovává své funkce i v podmínkách otevřeného ohně díky speciální izolaci (obsahující slídu pásky). Navrženo pro zařízení s vážnými požadavky na požární bezpečnost (používá se například k napájení požárních hlásičů a systémů odvodu kouře), jeho použití v domácnosti je přehnané a za dané peníze je to poměrně drahé (i použití vysoce kvalitních VVGng-ls je velmi drahé. Jsou ale zákazníci, kteří preferují takové kabely na principu "vše nejlepší - domů"".

Skutečnost, že VVGng-ls, a nikoli VVGng, je určena pro pokládku v obytných budovách, je uvedena v tabulce 2 GOST 31565-2012 „Kabelové výrobky. Požadavky na požární bezpečnost":

Pro budovy (včetně obytných prostor) by proto měly být použity kabely zpomalující hoření a nízkokouřové kabely.

Pokud něco, latinská písmena v závorkách (A), (B) a tak dále znamenají kategorii požární odolnosti podle GOST R IEC 60332 (řada norem), včetně GOST R IEC 60332-3-22-2005 "Testování elektrických a optických kabelů za podmínek plamene". V tomto článku se tomu nebudu podrobně věnovat, kategorie A je v domovní elektroinstalaci běžná - tuto kategorii má ve značce kabelů každý slušný výrobce, například VVG (A) ng-ls.

Můžete použít VVGng pro domácí elektroinstalaci? No, když nemusíš předávat elektroinstalaci hasičům (a domácí elektroinstalace se bohužel nepředává, soukromý obchodník si doma může dělat, co chce), tak kdo ti to zakáže?

Alespoň si myslím, že je lepší položit VVGng než PVS (více o tom později). V některých městech Ruska, zejména malých, je velmi obtížné nebo dokonce nemožné koupit VVGng-ls, takže má smysl používat VVGng tam, protože neexistuje lepší možnost.

A poslední - kterou možnost zvolit - kulaté nebo ploché? Pokud je na výběr, pak je obecně lepší kulatý kabel, protože je mnohem odolnější vůči ohybu a kroucení, kulatý VVG je méně pravděpodobné, že bude padělaný (většina čínských a suterénních padělků jsou ploché VVGp), jeho jádra jsou lépe chráněna.

Kabel Prosky je ideální pro pokládku do omítky stropu pro svou malou tloušťku (připomínám, že stropy nelze poškrábat). Jednodušší je řezat to stavebním nožem (článek je o "uděleji elektroinstalaci", takže profesionální odizolovači, t.E. nástroje pro odstraňování izolace, nejsou v článku brány v úvahu), ale kvůli jejich tendenci se kroutit, ale budou vám dělat spoustu problémů.

Hlavní nevýhodou kulatého VVG ve srovnání s plochým je, že je obtížné jej odizolovat bez profesionálního striptéra, například tohoto:

Tento nedostatek postrádá další kabel, o kterém bude řeč - NYM. ale zároveň má další nevýhody, o které je VVG ochuzeno.

Některé továrny na kabely, například Kolchugino, pro úseky od 6 mm2 používají vnitřní výplň kabelu speciálním materiálem, který usnadňuje řezání (t.n. VVGz, která spadá pod značku obvyklého VVG).

Pokud opravdu potřebujete flexibilní kabel v pevné elektroinstalaci (což mimochodem umožňují předpisy, např. 3 GOST 22483-2012):

Žíly třídy 1 a 2 jsou určeny pro kabelové výrobky pevného uložení. Žíly třídy 3, 4, 5 a 6 jsou určeny pro flexibilní kabelové produkty, ale lze je použít i pro pevné kabelové produkty.

Poté použijte kabel KGVVng-LS (nebo alespoň jen CGVV), určený pro přenos a rozvod elektřiny ze silových obvodů (0,6 a 1 kV) a řídicích a řídicích obvodů na strojích a mechanismech při napětí do 660V AC.

I když si nemyslím, že ovládací kabely jsou nejlepší volbou pro pevnou elektroinstalaci, tento kabel je na to určen také.

Existuje také taková možnost - VVGng-ls je položen do zásuvek a v samotných zásuvkách je kabeláž provedena pomocí ohebného drátu PuGV (bývalý PV3). To je popsáno v jiném článku.

kabel NYM
Tento kabel pochází z Evropy a stejně jako brambory přivezené „ze zámoří“ zapustil kořeny na ruské půdě. Vypadá to takto (produkce evropského závodu Helukabel):

Kabel je izolován nehořlavými polyvinylchloridovými jádry. Vnější plášť je rovněž vyroben z polyvinylchloridu. Jádra kabelů jsou uložena ve vrstvě pryže plněné křídou. Tento materiál slouží k usnadnění řezání kabelů - guma se v důsledku přítomnosti křídy snadno trhá rukou. Životnost kabelu je 40 let, přičemž vnější plášť NYM je mnohem citlivější na ultrafialové záření než plášť VVG, proto by tento kabel neměl být položen otevřeně tam, kde bude neustále vystaven slunečnímu záření.

Věřím, že tento kabel zakořenil a získal distribuci díky dvěma faktorům:

Ruské kabelové továrny, které přizpůsobily jednu z norem VDE 0250, podle které byl tento kabel vyroben v zahraničí na domácích kolejích (tedy TU) a začaly vyrábět „abibass“ - levné analogy NYM pod značkami NUM, NUM podle TU. Vzácné kabelárny (například Sevkabel), donedávna vyráběly NYM podle VDE, ale nyní, pokud vím, přestaly). Upozorňujeme, že ve většině obchodů nenajdete NYM, ale jeho upravený „klon“ pod značkou NUM. Dále budu celé této rodině říkat „NYM“.
"Elektrikáři na částečný úvazek" (generalisté, štukatéři atd.).d.), kteří ocenili značnou snadnost řezání NYM bez speciálního nástroje ve srovnání s VVG. Také podle mého názoru vypadá NYM estetičtěji než VVG a je „měkčí“.

Někteří prodejci (zejména na trzích) označují NYM a jeho „klony“ (NUM, NUM) jako kabel s trojitou izolací, ale není to pravda - křídou plněná pryž není izolace. Také guma v kabelu má výrazné mínus - dokonale hoří. Proto není povoleno pokládání NYM ve svazcích (ale ve svazcích, kdy je každý kabel balen ve vlastním zvlnění, je to možné). Kabely ruské výroby mají kromě vypalování ještě jeden problém s gumou, kterému se budu věnovat později.

S přijetím GOST 31565-2012 "Kabelové výrobky. Požadavky na požární bezpečnost“, která byla zmíněna v článku v části o VVG, kabel NYM ve skutečnosti spadal pod zákaz pokládání v místnostech, kde se lidé mohou neustále zdržovat. Je pravda, že to platí ve všech institucích, kde byl projekt a práce přijaty pro soulad s požární bezpečností (například všechna nákupní a zábavní centra), protože pryž plněná křídou výrazně zhoršuje třídu požární odolnosti tohoto kabelu a kromě toho, kabel není málo kouřový (tj. relativně bezpečný z hlediska vypouštění toxického kouře). Soukromí obchodníci však nadále pokládají tento kabel v bytech - normy pro mnohé z nich „nejsou vyhláškou“.

Aby nedošlo k poklesu prodeje NYM kvůli tomuto zákazu, závod Sevkabel zahájil výrobu hybridu ježka (VDE) s hadem (GOST) pod značkou NYMng-ls:

Takový kabel plně vyhovuje požadavkům na požární bezpečnost pro obytné prostory, i když již není NYM. S tímto kabelem jsem v praxi nepracoval, budu vděčný za zpětnou vazbu v komentářích k němu.

Také na závěr o NYM chci říci o poměrně vážném problému. Při zpracování domácími kabelovými továrnami standardu VDE do specifikací „přizpůsobených pohodlí továrny“ získal tento kabel další nepříjemnou vlastnost – „teplo“ křídou plněné pryže.

Tento jev se týká uvolňování a úniku olejovité kapaliny z křídou naplněné pryžové vrstvy. Je to pravděpodobně způsobeno porušením výrobní technologie, zdá se, ve všech ruských továrnách - například guma z dovezeného kabelu NYM se snadno a dobře natáhne rukama a teprve potom se zlomí, je suchá na dotek. Guma z ruských továren, které jsem viděl, se okamžitě rozpadá na kusy, často má „lepivý“ pocit.

Výše uvedené neznamená, že NYM proudí ze všech ruských továren, a to se nestává u všech zakoupených kabelů. K tomu dochází pouze u některých šarží různých závodů a tento problém je aktuální i dnes.

Zde je fotka současného kabelu NYM. Na pozadí jsou také viditelné pruhy na stěně od přívodních kabelů:

Obrázek převzat z webu Ruscable.ru, kde byl tento problém poprvé veřejně oznámen.

Tato kapalina nehoří a nevede elektrický proud, ale je vizuálně velmi nepříjemná a vytékající ze zásuvek často lidem kazí čerstvě nalepené tapety a také znečišťuje stroje ve štítu.

Mimochodem, pokud máte NYM, existuje řešení - utěsněte současný konec kabelu smršťovací bužírkou na lepidlo.

PVC drát
Vinylový propojovací vodič (PVA) - určený pro nestacionární (s možností pohybu) připojení elektrospotřebičů k elektrické síti. Například PVA se používá jako šňůry v kvalitních prodlužovacích šňůrách.

Skládá se z jader třídy pružnosti 5 podle GOST 22483-2012 (flexibilní jádra), pokrytých směsí PVC a opláštěných směsí PVC. Jeho životnost je od 5 (pokud dochází k pohybu připojeného zařízení) do 10 (pokud nedochází k pohybu) let.

Tento vodič není určen pro rozvod elektřiny jako pevná elektroinstalace. Jeho maximální životnost je 3krát kratší než u VVG a 4krát kratší než u NYM. Laminátová izolace je měkčí než izolace VVG a NYM, protože je navržena pro časté ohýbání, ale zároveň je náchylnější k poškození. Navíc je tento drát určen pro otevřenou pokládku, kde je lepší chlazení a při stejném průřezu je povoleno velké proudové zatížení - PVA, které jsem viděl, měly podhodnocený průřez. Kromě toho jsou na tloušťku a kvalitu PVA jader a izolace kladeny mnohem méně přísné požadavky než na silové kabely. Kromě toho se tovární testy PVA provádějí podle šetrnější metody.

Ale zároveň je velmi milován hacky v elektrice všech pruhů - možná proto, že je pohodlně položen díky flexibilním jádrům. Již dříve jsem psal o druhém důvodu - že údajně stojí méně než VVG, ale ve skutečnosti bude stejná PVA rostlina vždy o něco dražší než VVGng, ale levnější než VVGng-ls.

Obecně platí, že „elektrikáři“, kteří kladou pevné rozvody pomocí PVA, jsou tradičně považováni za hackery.

Monolitický PVA bude pravděpodobně ležet ve zdi více než 10 let (stejně jako VVG nebo NYM budou pravděpodobně ležet ve zdi nejméně 50), ale to je loterie. Pokud chcete, můžete riskovat a zkontrolovat.

Mimo jiné při použití jako stacionární elektroinstalace hrozí nebezpečí, že při připojení na šroub nebo svorku je nutné ji zakončit špičkou např. NShVI, ale ti, co ji pokládají v domech, to nikdy nedělají.

Tipy NShVI (obrázek převzatý z webu Opttools).ru)

Bez takového hrotu se pod tlakem šroubu nebo koncovky drát snadno „zploští“ (protože se skládá z mnoha tenkých žilek), přeruší se kontakt, v důsledku čehož se přechod zahřívá, jeho další narůstající degradace , v důsledku toho ještě více zahřívání, v důsledku čehož je možné požár.

Obecně platí, že pokud chcete flexibilní pevnou elektroinstalaci doma, je vám k dispozici flexibilní kabel KGVVng-ls.

Dráty ShVVP a PUNP jsou zcela neslušné
A nakonec vám řeknu o dvou typech drátů, které se doma absolutně nedají použít. Pokud vám elektrikář položí elektroinstalaci pomocí těchto dvou typů drátu, bez váhání ho veďte - je to „falešný elektrikář“!

ShVVP, určený pro spojování svítidel a zařizovacích předmětů a je zcela nevhodný pro pevnou elektroinstalaci. Včetně toho, že se často vyrábí v děsivé kvalitě (bohužel téměř všichni výrobci šetří na šňůrách pro nestacionární připojení). Navzdory přítomnosti oddílů 1.5 (pro osvětlení) a 2.5 čtverců (pro zásuvky), tyto vodiče jsou nejběžnější s průřezem 0.75 čtverečních, což je často vydáváno za 1.5, a to je přímá cesta k požáru.

Životnost je podobná PVA, ale dílenské zpracování je mnohem horší, izolace je velmi tenká. S průřezem není situace také zdaleka nejlepší. Slabá izolace a podceňovaný průřez se po určité době jistě projeví.

Pokud jde o univerzální plochý drát PUNP (vzorek je zobrazen na fotografii):

Výroba tohoto drátu byla na území Ruské federace zakázána (zrušením TU 16.K13-020-93, podle kterého byl vyroben). Zákaz byl spojen s velkým počtem požárů kvůli tomuto drátu, protože měl velmi slabou izolaci a značně podceňované průřezy (až dvakrát!!), a standard, podle kterého byl vyroben, „rozvázal ruce“ továrnám.

Ale přesto, kolik let uplynulo a PUNP našla druhý život. Z analogů tohoto drátu se lámou police v Leroy a dalších podobných obchodech. Je pravda, že aby nedošlo k vystrašení potenciálních obětí, výrobci jej přejmenovali na PUNPbm, PUGNP, PBPP atd.d.

Jak se to mohlo stát?

Vše je velmi jednoduché - byly vydány nové specifikace (možná něco opravily, aby nebyly znovu zakázány), ale název drátu zůstal zachován. A podle nových specifikací některé továrny opět začaly vyrábět analogy PUNP. Je pravda, že takové dráty PUNP nejsou o mnoho lepší než jejich předchůdci.

A někteří to dokonce dělají tajně a nezaměřují se na žádné standardy.

Chcete tedy znásobit pravděpodobnost požáru ve vaší domácnosti? Klidně si udělejte elektrické rozvody ShVVP nebo PUNP.

Závěr

Jaký kabel vybrat?

S ohledem na výše uvedené je zřejmé, že při zohlednění požadavků všech norem je nejlepší variantou VVGng-ls.Existují také adekvátní možnosti pro nahrazení KGVVng-ls (chcete-li flexibilní), NYMng-ls (i když ten druhý je pro mě stále „temný kůň“).

Bohužel jsou tyto kabely velmi drahé a s ohledem na ruskou realitu nejsou dostupné všude (bohužel jen ve velkých městech).

Za „plán B“ můžete považovat kabely VVGng (dostupné téměř všude) a NYM (také rozšířené). Vzhledem k možnosti "úniku" bych si dal pozor na použití NYM, minimálně ruské výroby.

Zbývající typy kabelů (PVS, KG) by neměly být používány pro stacionární vedení a PUNP a jeho analogy, stejně jako ShVVP, jsou přísně zakázány.

Tento článek byl pouze o značkách kabelů. Ale stejná značka kabelu, vyráběná různými továrnami, může mít zcela odlišnou kvalitu. Jsou i místa, kde zaručeně koupíte „kolucha“.

Zde na motokáre jsou dva kabely VVGng-ls od dvou různých výrobců. Kabel horní VVG(A)ng-ls 3×2.5, nižší — VVG(А)ng-ls 3×6.0 (!!), který je v průměru téměř k nerozeznání od prvního s obrovským rozdílem v deklarovaných průřezech.
