Podlahové vytápění – jaký typ zvolit? Možnosti
Obsah
Systém „teplé podlahy“ již dávno není luxusem. Podlahové vytápění Vám poskytne maximální komfort na jakémkoli povrchu podlahy (ať už je to dlažba, laminát nebo linoleum). V tomto článku budeme podrobně hovořit o všech hlavních typech systémů podlahového vytápění a řekneme vám, která možnost je pro váš případ nejlepší.
Typ systému vytápění místností "teplá podlaha", se zařazují do skupin, podle druhu použitého chladiva a způsobu regulace vytápění, dále do podskupin - podle konstrukčních rozdílů.
Podle typu chladicí kapaliny:
- Voda. Voda se používá jako zdroj tepelné energie (ze systému zásobování teplou vodou v bytě nebo z topného kotle v soukromém domě).
- S dřevěnou podlahou jako základem.
- S betonovým potěrem.
- Bez potěru.
Řízení teploty:
- S ručním nebo mechanickým ovládáním. Teplotní režim se nastavuje otáčením rukojeti mechanického termostatu nebo zapnutím klíče pro určitý provozní režim;
- S digitální regulací teploty. Pomocí speciálního čidla podlahového vytápění můžete stisknutím tlačítek nastavit požadovanou teplotu, která bude udržována během provozu ohřívače;
- Programovatelné. Speciální program umožňuje nastavit teplotní režim na několik dní nebo týdnů předem. Regulátor automaticky nastaví teplotní režim v souladu s parametry zapsanými uživatelem.
Infračervená teplá podlaha
Zařízení a princip činnosti
Topný systém, který je založen na účinku infračerveného záření, je vyroben z ultratenké topné fólie. Topné těleso se skládá z mnoha vodivých pásků umístěných ve vzdálenosti 15 milimetrů od sebe. Shora jsou vodiče hermeticky pokryty vrstvou tepelně odolného polymerního povlaku. Infračervený zářič je připojen k elektrické síti pomocí kabelu procházejícího napájecí jednotkou regulátoru teploty.
Použití infračervených zářičů
Infračervená fólie je určena k instalaci pod jakýkoli povrch v domě (pod podlahu, strop, stěnu), hlavní podmínkou je absence kontaktu mezi zařízením a venkovním vzduchem a směr záření do prostoru, který je třeba vyhřívaný.
Vzhledem ke zvláštnostem svého designu je topná fólie ideální pro použití jak v průmyslových objektech, tak v obytných prostorách (domy, byty) nebo v garáži. Původní způsob použití fólie je zahřátí velkých nádob tak, že je obalíte.
Instalaci filmového zářiče lze bezpečně provést pod jakýkoli typ podlahové krytiny (linoleum, koberec, laminát nebo parketová deska).
Montážní vlastnosti
Infračervenou fólii lze položit pod laminát (veškeré přípravné práce spadají do položení hydroizolační fólie), pod linoleum nebo koberec.
Při výpočtu systému "teplé podlahy" je třeba vzít v úvahu dvě základní pravidla:
- Aby se předešlo přehřátí infračerveného povlaku, neměl by být umístěn na ty oblasti podlahy, které budou obsazeny nábytkem nebo jinými masivními předměty;
- Pro dosažení maximálního možného tepelného efektu by infračervená fólie měla zabírat alespoň 70 % plochy místnosti.
Instalační sekvence
- Je nutné vypracovat plán místnosti, který bude odrážet místa pro instalaci topné fólie a umístění nábytku;
- Betonový potěr musí být vyrovnán a mít výškové rozdíly ne větší než 1 milimetr na 2 metry. Pokud je podlaha dřevěná, je vyrovnána deskami překližky nebo OSB.
- Pro zamezení tepelných ztrát je na podlahu položen tepelně izolační podklad z pěnového polypropylenu (tloušťka 3-4 mm) a z jedné strany pokrytý vrstvou kovové fólie.
- Kusy tepelné izolace se pokládají „na tupo“, spoje se lepí speciální hliníkovou lepicí páskou.
- Infračervený film se nařeže na proužky v souladu s výkresem vypracovaným před zahájením práce. Řez by měl být proveden podél speciálně označených čar na plátně.
- Místa napojení kontaktů jednotlivých fóliových desek by měla být izolována speciální bitumenovou izolací dodávanou s podlahovým vytápěním.
- Topná tělesa jsou připojena k napájení paralelně.
- Čidlo termostatu je umístěno ve stroboskopu v podlaze, 1-2 cm hlubokém, vyloženém tepelně-izolačním substrátem, ve vzdálenosti 20-25 cm od zamýšleného místa instalace samotného termostatu (namontovaného ve zdi).
Po dokončení všech montážních prací je nutné zkontrolovat prvky podlahového vytápění a teprve poté lze položit laminát nebo linoleum.
Cena
Průměrná cena infračerveného filmu je 1000 rublů za 1 m². Termostat bude stát 2000 - 3000 rublů. Pokud si nejste jisti svými schopnostmi, proveďte styling sami, pak byste měli zavolat mistrovi. Platba za jeho služby bude přibližně 500 rublů na 1 m² pokrytí.
Kabelové podlahové vytápění

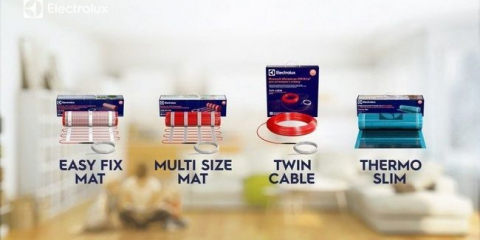

U všech modelů teplé podlahy tohoto typu se jako hlavní prvek používá topný kabel. Jeho hlavní charakteristikou je tepelný výkon na jednotku délky. U různých modelů je tato charakteristika 17-21 W / m. Čím vyšší je výkon kabelu, tím kratší dobu je schopen místnost vytopit, ale zároveň se zvyšuje jeho spotřeba elektřiny a může docházet k přetěžování elektrické sítě.
Klasifikace topných kabelů a princip jejich činnosti:
- Samonastavovací. Charakteristickým rysem tohoto topného prvku je, že množství tepla, které vyzařuje, se automaticky mění při změně okolní teploty. Díky této vlastnosti lze samoregulační kabelové rohože pokládat ihned pod podlahovou krytinu, protože se nebojí přehřívání.
- Odporové kabely se dělí na:
- Jednojádrový. Název mluví sám za sebe, ve středu kabelu je jedno jádro z mosazi, nichromu nebo pozinkované oceli, pokryté vnitřní izolací. Topné jádro je shora chráněno clonou, která jej chrání před mechanickým poškozením a snižuje úroveň elektromagnetického záření, které vytváří rušení.
- Dvoujádrový. Cena za m² rohože s takovým kabelem je mnohem vyšší než u jeho analogu v jednožilové verzi, instalační schéma je však výrazně zjednodušeno. Kabel se skládá ze dvou žil, které mohou být podle svého účelu jak topné, tak jedno topné, a druhé - napájecí. Zeshora je kabel chráněn před mechanickým poškozením ochranným stíněním a kovovým opletem.
Kde se můžete přihlásit
Rohože využívající topné kabely jsou vhodné pro instalaci v soukromém domě, bytě s velkou plochou nebo garáži. Tato volba je způsobena skutečností, že instalace musí být provedena pod potěrem na betonovém podkladu.
Instalační práce
- Je nakreslen plán místnosti a na něj navržené umístění topných rohoží.
- Na stěně, na místě vhodném pro uživatele, je instalován termostat a jeho senzor podél stroboskopu je vyveden na podlahu.
- Je nutné připravit napájecí vstup schopný odolat proudu odebíranému systémem podlahového vytápění;
- Pokud taková potřeba nastane, starý potěr se odstraní a na očištěný povrch se položí tepelná izolace. Po obvodu podlahy je umístěna tlumicí páska, která kompenzuje dilataci podlahy při zahřívání.
- Bezprostředně před položením kabelu je nutné změřit jeho ohmický odpor. Naměřená hodnota by se neměla lišit od pasových údajů zařízení o více než 10 %;
- Topné kabely lze upevnit k povrchu podlahy pomocí úvazků do armovací sítě nebo pomocí speciálních montážních pásek.
- Při instalaci teplé podlahy v místnostech s vysokou vlhkostí (koupelna, vana, sauna) musí být výztužná síť a regulátor připojeny k zemní smyčce, elektrická síť je chráněna RCD.
- Při průchodu topného drátu spojem dvou desek musí být chráněn před mechanickým poškozením vlnitou trubkou;
- Po namontování všech konstrukčních prvků - stojí za to znovu zkontrolovat odpor drátu, pokud se mírně změnil oproti předchozímu měření, můžete otestovat přivedením napájecího napětí.
- Pokud při zkouškách nebyly zjištěny žádné závady, regulátor se na dobu dokončovacích prací demontuje a podlaha se vylije potěrem, po úplném zaschnutí je nutné provést další kontrolu provozuschopnosti kabelů a teprve poté pokračujte v pokládce podlahové krytiny.
Cena rohoží s topným kabelem
Cena tohoto typu podlahového vytápění je o něco vyšší než u infračerveného filmu. Při studiu cen na trhu stavebních materiálů jsme určili průměrnou cenu. Průměrné náklady byly - od 3 000 rublů za 2 m², přes 5 500 rublů za 3 m² a 8 500 kormidel na 4 m². Vysoce kvalitní termostat bude navíc stát spotřebitele 200–3500 rublů a instalační technik za práci) bude trvat asi 500 rublů na 1 m². To nezahrnuje plnění potěru.
Podlaha vyhřívaná vodou
Princip fungování vodou vyhřívané podlahy je založen na přenosu energie z chladicí kapaliny (horké vody) do okolního prostoru. Horká voda pochází z centrálního vodovodního systému (v bytě) nebo z topného kotle (v koupelně, v soukromém domě). Trubky jsou položeny pod podlahou podle zvláštního schématu, v důsledku čehož je podlahová krytina rovnoměrně zahřátá. V případě spolehlivé a nepřetržité dodávky chladiva lze vodní podlahové vytápění využít jako hlavní topnou síť domu demontáží radiátorů, čímž se výrazně zlepší vzhled místnosti a zvětší se její užitná plocha.
Instalace potrubí topného systému se provádí jak pod potěrem, tak na volném prostranství, na dřevěné podlaze.
Způsoby pokládky topných trubek
Podle způsobu pokládky existují dva systémy podlah vyhřívaných vodou:
- V betonovém potěru. Technicky nejsprávnější varianta. Potrubí uložené v prostoru pod podlahou je vyplněno pískovo-cementovou směsí s přídavkem změkčovadel, která poskytuje spolehlivou ochranu potrubí před poškozením mechanickým poškozením a zajišťuje vysokou účinnost celého topného systému. Zahřívací beton je rovnoměrně vyhřívaný povrch, který zajišťuje pohodlí obyvatel domu, protože na podlahové krytině nejsou žádné nevytápěné plochy;
- Pod dřevěnou podlahou. Levná metoda ve srovnání s pokládkou do potěru. Trubky jsou položeny mezi lagy pod podkladem. Používá se, když není možné nalít beton (druhé patro v dřevěném domě) nebo z finančních důvodů. Tato možnost je méně účinná z hlediska vytápění prostoru.
Potrubní systém je vyšlechtěn podle předem stanovených schémat:
- dvojitá spirála. Pro použití v chladném prostředí nebo prostředí s velkým objemem. Princip fungování je založen na skutečnosti, že teplá trubka se protíná se studenou, což zajišťuje účinné a rovnoměrné vytápění celé místnosti;
- had. Používá se ve středně velkých místnostech. Chladivo vstupuje potrubím z vnější stěny do vnitřní klikatě;
- Dvojitý had. Používá se, když není možné zajistit rovnoměrné vytápění jediným "hadem". Trubky se pokládají dvojitě klikatě, když vstupní potrubí prochází vedle výstupu.
K izolaci níže uvedené místnosti se používají tepelně izolační materiály:
- Je konec;
- Pěnový polyetylén s reflexní vrstvou. Má výborné tepelně izolační vlastnosti. Používá se ve vlhkých místnostech a místnostech, ve kterých je mezera mezi potrubím a podkladem minimální;
- Polystyrenové desky. Ideální pro instalaci do velkých podlahových prostor. Tento tepelný izolant si zachovává své vlastnosti i ve vysoce vlhkých místnostech;
- Minerální vlna. Nedoporučuje se používat v místnostech s vysokou vlhkostí, protože s pohlcováním vlhkosti se zvyšuje jeho tepelná vodivost, a proto se snižují tepelně izolační vlastnosti.
Systém podlahového vytápění se skládá z:
- Vodní čerpadlo. Určeno pro nucené čerpání chladicí kapaliny potrubním systémem podlahového vytápění;
- Horní vrstva pro přenos tepla. Poskytuje rovnoměrné zahřívání povrchu a chrání potrubí před poškozením;
- Spojovací materiál. Používají se k upevnění trubek ke kulatinám a upevnění izolačních materiálů;
- Trubky. Zajistěte přenos chladicí kapaliny po celé ploše místnosti;
- Hydroizolační a tepelně izolační materiály. Zabraňují úniku vody, slouží k utěsnění závitových spojů a snižují tepelné ztráty;

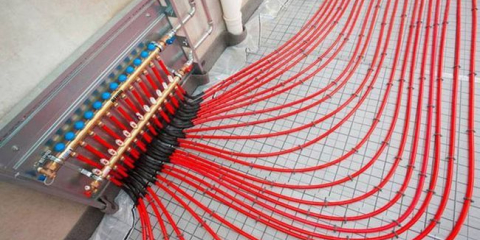

- "Hřeben" a distribuční jednotka. Uzel, který rozděluje chladicí kapalinu přes různé obrysy teplé podlahy.
Instalace teplé podlahy
Obvykle se skládá z následujících kroků:
- Demontáž starého potěru.
- vyrovnání podlahy;
- Po obvodu podlahy je upevněna tlumicí páska.
- Aby se zabránilo tepelným ztrátám, je základna podlahy izolována;
- Na izolaci je položena výztužná síťovina, na kterou lze následně připevnit trubku podlahového topení (místo upevňovacích pásků a příchytek).
- Provede se výpočet průměru trubek, vybere se schéma jejich umístění.
- Pro maximální komfort lze do systému zařadit regulovatelné ventily ovládané termostatem, které budou udržovat teplotu nastavenou uživatelem.
- Systém se zalévá potěrem nebo se montuje přímo pod podlahu (desky);
- Na jedné ze stěn vedle kotle je namontován rozvaděč s čerpadlem a hřebeny.
Mobilní teplá podlaha
Pokud není možné instalovat stacionární podlahové vytápění (například při bydlení v pronajatém bytě nebo ve venkovském domě mimo sezónu), pak by bylo nejlepší použít mobilní podlahové vytápění.
Konstrukčně se mobilní topný systém skládá z rohoží, v nichž je uložen topný kabel. Konstrukce rohoží je taková, že teplo je vyzařováno nahoru, kolmo k povrchu povlaku. Stupeň ohřevu se nastavuje pomocí vestavěného regulátoru teploty.
Topná rohož se připevňuje k povrchu podlahy speciálním suchým zipem pod koberec. Připojení k elektrické síti se provádí pomocí zástrčky. Jednoduše zapojte podložku do elektrické zásuvky a je připravena k použití.
Hlavními podmínkami pro provoz topných rohoží je jejich plné pokrytí kobercem, koberečkem nebo podlahovou krytinou s tepelně izolačními vlastnostmi.
Mobilní podlahové vytápění lze pro své unikátní vlastnosti využít jako pomocný a hlavní zdroj vytápění v domě. Náklady na takové podlahové vytápění se pohybují od dvou tisíc rublů na metr čtvereční.
Po přečtení článku má čtenář představu o tom, která teplá podlaha je lepší, jak připojit elektrický nebo vodní systém a jak vyrobit teplou podlahu od nuly.
