Jak správně připojit kov-plastové trubky během instalace

Kovoplastové trubky jsou dnes široce používány při instalaci systémů vytápění a zásobování vodou. Tyto trubky jsou vyrobeny z kompozitního materiálu.

Skládají se z vrstvy hliníku uzavřené v plastovém plášti. Skořepina s kovovým povrchem lepená speciálním lepidlem. Tato konstrukce je schopna odolat vysokému tlaku a teplotě. Takové trubky jsou absolutně bezpečné pro zdraví, nepodléhají korozi, mají poměrně reprezentativní vzhled, nízkou cenu, snadnou instalaci a hygienickou čistotu.

Typy armatur pro kovoplastové trubky

Struktura kovoplastových trubek je taková, že je nelze svařovat ani pájet. Proto jsou všechny odbočky a některé ohyby vyrobeny pomocí kování - speciálních prvků různých konfigurací - T-kusy, adaptéry, rohy atd.P. S jejich pomocí je sestaven systém libovolné konfigurace. Nevýhodou této technologie jsou vysoké náklady na armatury a čas, který bude muset být vynaložen na jejich instalaci.

Výhodou kovoplastových trubek je, že se dobře ohýbají. To vám umožní použít méně armatur. Obecně platí, že tvarovky pro kovoplastové trubky jsou:

• Krimpovací.
• Lisovací tvarovky (lisované tvarovky).

Rozhodnutí, jaký typ kování použít, je snadné. Lisy se používají pro potrubí, ke kterým je vždy přístup - postupem času je třeba spoje dotáhnout. Lisy lze zazdít. To je celá volba - musíte vědět, jaký typ instalace kovoplastových trubek bude v konkrétní oblasti.

Společnou nevýhodou kovoplastových trubek je, že v důsledku konstrukce tvarovek na každém spoji je úsek potrubí zúžen. Pokud je spojů málo a trasa není dlouhá, nemůže to mít žádné následky. V opačném případě je nutné buď zvětšení průřezu potrubí, nebo čerpadlo s větším výkonem.

Příprava na instalaci

Nejprve je nutné nakreslit celý vodovodní nebo topný systém na papír. Na všech místech odbočení nakreslete instalovanou armaturu a označte ji. Je tedy vhodné je spočítat.

Nástroje

K práci budete kromě potrubí a zakoupených armatur potřebovat:

řezačka trubek. nůžkové zařízení. Poskytuje správné umístění řezu - přísně kolmo k povrchu trubky. Je to velmi důležité.

Kalibrátor (kalibr) pro kovo-plastové trubky. V procesu řezání je trubka mírně zploštělá a její okraje jsou mírně ohnuté dovnitř. Kalibrátor je potřeba pouze k obnovení tvaru a zarovnání hran. V ideálním případě jsou okraje rozšířené směrem ven - tímto způsobem bude spojení spolehlivější.

• Zenker - zařízení pro srážení hran. Poslouží i stavební nůž nebo kousek smirkového papíru. Často kalibrátři mají římsu pro zkosení, takže bez tohoto nástroje můžete udělat.
• Montážní vybavení:

• pro krimpování jsou potřeba dva klíče vhodné velikosti;
• na lisovací tvarovky - lisovací kleště.

V podstatě všechno. Místo řezačky trubek můžete použít pilu s kovovou čepelí, ale budete muset řezy provádět přísně kolmo k povrchu. Pokud nevěříte svému oku, vezměte si truhlářskou pokosovou skříňku.

Postup přípravy

Prodáváme kovoplastové trubky malého průměru v zálivech. Před instalací se z vany odřízne kus požadované délky. V tomto případě je nutné vzít v úvahu délku, která jde do kování. To znamená, že je nutné odříznout kus s malým okrajem - 1,2-1,5 cm.

Okraje segmentu se kontrolují, zda jsou na něm otřepy (nestávají se při řezání řezačkou trubek, to je nevýhoda při řezání pilou), vyrovnávají se. Dále pomocí zkosovačky nebo kousku brusného papíru zkosí - obrousí plast pod úhlem jak uvnitř trubky, tak vně.

Poté vezmou kalibrátor, násilně ho zatlačí do potrubí a otočí, vyrovnají geometrii a současně narovnají okraje „rozdrcené“ dovnitř. Poté můžete pokračovat v instalaci kovoplastových trubek a instalaci armatur.

Jak zarovnat kus kov-plastové trubky

Jak již bylo zmíněno, tento typ potrubí jde ve svitcích, to znamená, že jsou zkroucené. Po odříznutí kusu ho rukama trochu narovnáte, ale jak dosáhnout dokonalé rovnoměrnosti. To je důležité, pokud je instalace potrubí otevřená. Recept je jednoduchý:

• Najděte rovnou desku nebo kus dřevotřísky, překližky atd.d.
• Zabalte segment, který chcete vyrovnat, do měkké látky (můžete použít starý froté ručník).
• Vyválejte na prkno, vyrovnávejte.

Poté, co se segment vyrovná, můžete kalibrovat jeho okraje.

Montáž kovoplastových trubek pomocí svěrných šroubení

Svěrné šroubení se skládá z několika částí. Základ - lité tělo se závitem. K dispozici je také svěrný kroužek, který fixuje kus trubky na armatuře a převlečná matice, která svírá spojení. Důležitým detailem je o-kroužek, který zajišťuje těsnost.

Tento způsob instalace je dobrý, protože není potřeba žádné speciální vybavení. Druhým plusem je, že spoj je skládací a v případě potřeby lze armaturu vyměnit. Pokud selže nebo je potřeba změnit konfiguraci potrubí. A je to velmi pohodlné.

Existuje však také nevýhoda: čas od času na niti dojde k úniku. Vše odpadá jednoduše - utažení o půl otáčky. Kvůli tomu ale musí být všechny přípojky dostupné a nelze je zazdít. Také to zatěžuje potřebu kontroly - prosakovalo to, neuniklo. Ne každému se to líbí.

Sortiment širokoúhlých tvarovek, T-kusů, křížů, adaptérů (z jednoho průměru na druhý). A to vše s různými úhly, v různých průměrech.

Instalace kovoplastových trubek na svěrné šroubení začíná tím, že se odstraní převlečná matice a objímka, zkontroluje se přítomnost těsnicí gumy. Poté montáž skutečně začíná:

• Matice a kroužek se nasadí na trubku.
• Segment je natažen na tvarovku, dokud se nezastaví. Zdůraznění je naznačeno speciálním malým výstupkem-ramenem.
• Kroužek je také vytažen až k kování.


• Převlečná matice je utažena. Nejprve se ručně pomocí dvou klíčů utáhne spoj kov-plastových trubek. Jeden drží tělo armatury, druhý otáčí převlečnou maticí.

To je vše, proces montáže kompresního (šroubového, závitového) tvarovky je dokončen. Existuje pouze jedno upozornění: pokud naplníte systém nemrznoucí směsí, okamžitě vyměňte těsnění. Ty, které jsou součástí sady, potečou nemrznoucí směs velmi rychle. Vložte paronit nebo teflon. Pouze oni mohou zajistit těsnost. Obecně je pro systémy s nemrznoucí směsí lepší použít lisovací tvarovky. Rozhodně netečou (pokud jsou správně zvlněné).

Instalace lisovacích (lisovacích nebo tlačných) tvarovek na MP trubky

Instalace kovoplastových trubek pomocí kompresních šroubení vyžaduje speciální kleště. Jsou manuální a jsou elektrické. Všechny jsou vybaveny sadou obložení pro různé průměry. Ruční jsou přirozeně levnější. Toto vybavení si nemusíte kupovat – budete ho potřebovat pouze jednou. Mnohem levnější pronájem.

Lisovací tvarovka se skládá ze dvou částí - samotného těla a krimpovacího pouzdra. Před připojením kovoplastových trubek se připraví řez. Je to stejné jako při použití svěrných šroubení, ale zkosení se odstraní pouze zevnitř. Dále je postup následující:

• Na trubku se nasadí manžeta.
• Na armaturu je instalováno těsnění, které zabraňuje elektrochemické korozi.
• Trubka se nasadí na armaturu - dokud se nezastaví. Na těle tvarovky je otvor, kde by měl být viditelný konec trubky.
• Vezměte kleště, ve kterých jsou nainstalovány vhodné podložky (s požadovaným průměrem). Kleště se instalují blízko okraje tvarovky, spojující rukojeti lisu dohromady krimpují díl. V důsledku toho by měly být na rukávu jasně viditelné dva konkávní pruhy. Jejich hloubka by měla být stejná. Po zalisování se tvarovky mohou otáčet kolem trubky.

To je vše, instalace kovoplastových trubek pomocí lisovací tvarovky je dokončena. Takový spoj vydrží tlak až 10 atm, což pro většinu systémů stačí. Nevhodné pouze pro otopné soustavy domů s počtem podlaží. nad 16. Mají větší tlak v systému.

Jak ohýbat kov-plastovou trubku

Při instalaci kovoplastových trubek je často nutné ohýbat trubku. Můžete to udělat ručně nebo pomocí pružiny. S pružinou je jednodušší a rychlejší pracovat, ale musíte si ji koupit (je levná). Pružina se vloží dovnitř trubky a ohne se v požadovaném směru. Trubka opakuje ohyb, pružina je odstraněna. Je snadné ohýbat kovoplastové trubky pomocí pružiny - není potřeba velké úsilí, akce se snadno ovládají, je možné opravit výsledek.

Na této metodě je dobré, že nebudete moci přiskřípnout stěny, což se stává, když je vynaloženo nadměrné úsilí ruční metodou. Není také možné udělat strmější ohyb (s poloměrem menším než minimální) a stlačit stěny v ohybu zúžením průtočné plochy.

Ruční ohýbání MP-trubky by mělo být postupně. Vezměte ruce na obě strany ohybu (ve stejné vzdálenosti od středu budoucího oblouku), palce podepřete potrubí zespodu. V této poloze začněte spouštět okraje dolů, zároveň palcem tiskněte nahoru.

U této metody někdy potrubí ztratí svou geometrii kvůli nadměrnému úsilí. To negativně ovlivňuje jeho propustnost. Takové oblasti nelze umístit do zásobování vodou nebo topení. Aby se předešlo takovým situacím, je bod ohybu zahříván. To lze provést pouze pomocí stavebního vysoušeče vlasů. Zákaz otevřeného ohně. Vyhřívaný plast se snadno ohýbá. Zároveň se nemačká (hlavní je nepřehánět to).

Dalším způsobem, jak se vyhnout deformaci, je nalít písek dovnitř. Nedovolí, aby se zdi zmenšily.

Jak připevnit na stěny

Při otevřeném pokládání potrubí musí být nějakým způsobem upevněno na stěnách. Obvykle se k tomu používají speciální plastové klipy. Jsou jednoduché - pro pokládku jednoho potrubí. Běžně používané v instalatérství. Existují dvojité - nejčastěji se instalují pro vytápění - přívod a zpátečka ve dvoutrubkových systémech běží paralelně.

Tyto klipy se instalují každý metr (častěji). Pod každou se vyvrtá otvor do zdi, vloží se hmoždinka požadovaného typu (volí se podle typu materiálu, ze kterého jsou stěny vyrobeny). Neočekává se velká zátěž, ale instalatérství a topení vypadají mnohem atraktivněji, pokud je vše přesně rozloženo, jako na pravítku.

Nestandardní připojení: u kovových trubek změňte průměr na jiný

Při výměně vodovodu nebo topení je často nutné kombinovat kov a kov-plast. Nejčastěji se to děje na výstupu ze stoupačky. V tomto případě je kovová trubka odříznuta v určité vzdálenosti - 3-5 cm, na ní je řezán závit. Dále se na závit našroubuje tvarovka s převlečnou maticí (kleštinou) nebo vnitřním závitem. Dále se instalace kovoplastových trubek provádí podle obvyklé technologie.

Tvarovka se volí podle průměru kovové trubky a závit na adaptéru musí být vnitřní - vnější závit je vyříznut na trubce. Toto spojení vyžaduje těsnění. Zabalte len a namažte balicí pastou nebo použijte kouřovou pásku.

Ke spojení dvou trubek různých průměrů dochází naprosto stejným způsobem. Vyžaduje pouze vhodný adaptér s maticemi/vsuvkami správného průměru.

Příklad uspořádání vodovodního systému

Nejprve nakreslete plán vodovodu. To lze provést na kus papíru s uvedením potřebného vybavení. Upozorňujeme, že pro instalaci vodovodních baterií je nutné nainstalovat armaturu se závitovým koncem. Kohoutky jsou potřeba na vývodech domácích spotřebičů a vodovodních armatur, k radiátorům topení. To umožňuje vypnout zařízení bez blokování celého systému. Typ závitu a jeho velikost se volí v závislosti na typu použité baterie.

Dále jsou potřeba přechodové armatury před a za měřičem (voda nebo topení závisí na typu systému). Po nakreslení podrobného plánu zapište rozměry ve všech oblastech. Podle tohoto nákresu zvažte, kolik a co potřebujete. Tvarovky lze zakoupit přísně podle seznamu a je vhodné brát trubky s určitou rezervou. Za prvé můžete udělat chybu při měření a za druhé, při absenci zkušeností můžete některý kus zkazit - odříznout méně, než je požadováno, nebo špatně komprimovat atd.P.

Vyjednat výměnu

Při nákupu všeho potřebného se dohodněte s prodejcem, že v případě potřeby můžete některé kování vyměnit / vrátit. Dokonce i profesionálové se často mýlí s nimi, a ten, kdo se rozhodl vytvořit zapojení systému dodávek vody nebo vytápění z kovového plastu s vlastními rukama a. Zbytky potrubí vám nikdo nevezme zpět a armatury - snadno. Pro jistotu si ale uschovejte účtenku.

Kdy a jak začít

Po příjezdu domů rozložte armatury, pokračujte: instalaci kovoplastových trubek v létě lze provést okamžitě, v zimě musíte chvíli počkat (12 hodin), než se všechny prvky zahřejí na pokojovou teplotu. Odřízněte najednou nejlépe jeden kus trubky požadované délky. Je to trochu delší, ale nespletete se. Další akce v závislosti na zvoleném typu armatury.

Po dokončení instalace kovoplastových trubek se potrubí zkontroluje. Pokud se jedná o přívod vody, stačí otevřít kohoutek na vstupu. To by mělo být provedeno postupně a plynule. Systém se okamžitě začne plnit vodou. Pokud nikde nic neuniklo - udělali jste vše správně. Pokud nějaké spoje netěsní, musí být buď předělané – pokud byly použity lisovací tvarovky, nebo dotažené – pokud byla sestava na krimpovacích konektorech.

Pokud byl otopný systém sestaven z kovoplastových trubek, musí být před spuštěním tlakově testován - testován zvýšeným tlakem čerpáním studené vody do systému. Pokud byl test úspěšný, můžete provést zkušební provoz topení.

Související videa

Články na téma "Jak správně připojit kov-plastové trubky během instalace"

Kovové trubky a lisovací tvarovky pro systémy vytápění a zásobování vodou: vlastnosti, výhody, instalace

Jak nainstalovat sendvičový komín vlastníma rukama: montáž a instalace, všechny nuance během instalace

Kovové trubky a lisovací tvarovky pro systémy vytápění a zásobování vodou: vlastnosti, výhody, instalace

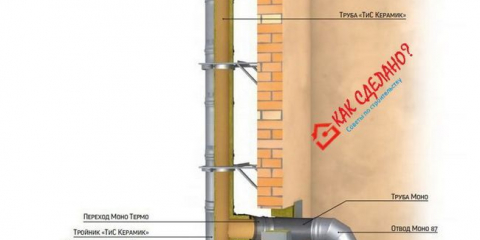

Jak nainstalovat sendvičový komín vlastníma rukama: montáž a instalace, všechny nuance během instalace
