Komín pro plynový kotel: typy konstrukcí, tipy pro uspořádání, normy a požadavky na instalaci
Obsah
Pokud je v domě zvolen plyn pro vytápění, je třeba dbát na odstranění zplodin hoření. To znamená, že musíte vybrat, správně nainstalovat komín pro plynový kotel. Dodržování norem a pravidel v této věci nelze kategoricky zanedbat, protože to může zpochybnit nejen zdraví, ale i život obyvatel domu.
Požadavky na komíny pro plynové kotle
Všechny požadavky na kouřové kanály jsou předepsány v regulačních dokumentech - SNiP 2.04.05-91 a DBN V.2.5-20-2001. Jejich implementace je povinná. Abychom to shrnuli, vše lze zredukovat do několika bodů:
- Průřez (průměr) komína nesmí být menší než výstupní potrubí na kotli. To znamená, že pokud je výstup plynového kotle 150 mm, pak musí mít komín vnitřní průřez alespoň 150 mm. Více je možné, méně ne. V extrémních případech dokážou přimhouřit oči před rozdílem několika milimetrů.
- Komín musí jít svisle nahoru. Je žádoucí navrhnout konstrukci tak, aby nebyly žádné šikmé úseky. V extrémních případech je povolen sklon 30 °. Délka nakloněné části - ne více než výška místnosti.
- V celém komíně by neměl mít zakřivení a zúžení.
- Komín musí být vyroben z plynotěsných materiálů.
- Spoje musí být pečlivě izolovány - musí být vzduchotěsné (neměly by propouštět plynné látky a nesmí propouštět vlhkost).
- Vzhledem k tomu, že spaliny na výstupu z moderních plynových kotlů mají nízkou teplotu, existuje vysoká pravděpodobnost kondenzace. Proto je při instalaci komína v jeho spodní části nutné zajistit lapač kondenzátu. Jedná se o vyjímatelný kalíšek vyrobený z chemicky odolných materiálů. Nejlepší variantou je nerezový lapač kondenzátu, levnější je plastový. Pozinkovaná ocel je levnější varianta, ale rychle se porouchá.
- Komín pro plynový kotel v soukromém domě musí mít výšku, která zajistí dobrý tah. K tomu se musí zvednout 50 cm nad hřeben střechy, pokud je vystaven v jeho bezprostřední blízkosti.
- V horní části potrubí je žádoucí nainstalovat ochranný štít - deštník. Chrání potrubí před ucpáním a deštěm.
Toto jsou základní požadavky. Je nezbytně nutné je naplnit. Poskytují požadovaný stupeň zabezpečení. Ostatně to, že výfuk plynového kotle nemá barvu, ještě neznamená, že je nezávadný. Proto je třeba všem aspektům bezpečnosti věnovat maximální pozornost.
Návrhy kotlů a způsoby uspořádání komínů

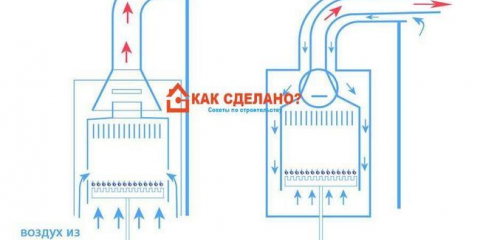

Pro plynové kotle existují dva typy hořáků:
- otevřeno. V nich se kyslík pro spalování odebírá z místnosti, ve které je kotel instalován. Proto se tento typ hořáků nebo pastí také nazývá "atmosférický". U takových plynových kotlů vyžaduje odvod spalin potrubí s výstupem do atmosféry a dobrým tahem.
Způsoby odstranění komína z plynového kotle ![]()
- Uzavřené spalovací komory (přeplňované kotle). Pracují v tandemu s komíny koaxiálního typu - ze dvou trubek vložených do sebe. Spalovací produkty jsou odváděny jednou trubkou, druhou je přiváděn vzduch pro udržení spalování. Koaxiální potrubí je obvykle vyvedeno přes zeď na ulici. Proto se říká, že takové plynové kotle nemají komín. V případě potřeby však můžete komín přivést do atmosférického komína. V tomto případě je zapotřebí normální trakce (nezáleží na tom, když vede do stěny, protože turbína zajišťuje pohyb plynů).
Je jasné, že výběr typu komína závisí především na typu spalovací komory. V jednom případě by to mělo být koaxiální potrubí, ve druhém - běžné. Ale kromě toho existuje mnohem více nuancí, pokud jde o design.
Jaký materiál
Komín pro plynový kotel v soukromém domě může být vyroben z různých materiálů. Hlavním požadavkem je odolnost vůči chemicky agresivním látkám, nepropustnost plynů. Tradičně se používá několik materiálů. Budeme hovořit podrobněji o výhodách a nevýhodách, vlastnostech montáže každého z nich.
zděný komín
Dnes již není nejoblíbenějším typem komína. Ukazuje se, že je těžký, ve vysoké nadmořské výšce vyžaduje základ. Pokládka zděného komína navíc zabere spoustu času.
Tento typ komína má však řadu negativních vlastností. Za prvé, jeho vnitřní stěny nejsou hladké, což přispívá k hromadění sazí, zhoršuje trakci. Druhá - cihlová - je hygroskopická. Protože kondenzát stékající po stěnách je absorbován, což přispívá k rychlé destrukci.
K vyřešení těchto problémů je uvnitř zděného komína vložena hladká trubka vhodného průměru. Obvykle se jedná o trubky z nerezové oceli nebo azbestu. Při stavbě takového kombinovaného komína je třeba věnovat pozornost následujícím věcem:
- Spoje vložkové trubky musí být vzduchotěsné. Pokud se jedná o obyčejné nebo nerezové sendvičové trubky, vše probíhá standardně - komín sbíráme přes kondenzát. Pokud je vložka vyrobena z azbestocementových trubek, budete se muset postarat o těsnost spojů. A zakrýt spáru cementem nepřichází v úvahu. Takové spojení není v žádném případě vzduchotěsné - kondenzát bude absorbován. Budete muset vymyslet vzduchotěsné svorky, použít hydrofobní (vodoodpudivé) sloučeniny. Kromě toho musí být také chemicky odolné. Volitelně můžete zvážit nátěr spár tepelně odolnými tmely s provozní teplotou cca 200 °C.
- Aby se kondenzátu tvořilo co nejméně, je lepší potrubí izolovat (i uvnitř zděného pláště). K tomu je žádoucí použít ohřívač, který se nebojí navlhčení.
- Ve spodní části musí být k vložkové trubce připevněn sběrač kondenzátu. Přístup k němu musí být zdarma.
Pokud vyrobíte komín pro plynový kotel podle těchto pravidel, bude snadné se s tím vypořádat i s velkým uvolňováním kondenzátu.
Nerezová ocel - jednostěnné trubky a sendvič
Moderní plynové kotle jsou konstruovány tak, aby teplota spalin na výstupu nebyla příliš vysoká. Protože ke kondenzaci dochází vždy. Při dobré trakci většina vletí do potrubí, při dobré izolaci se zbytek odpaří. Ukazuje se tedy, že kapalina není vždy přítomna v lapači kondenzátu. Ale samotný kondenzát vzniká při provozu plynového kotle neustále. Někdy více, někdy méně. V tomto ohledu jsou požadavky na nerezovou ocel pro komín vysoké: musí odolat dlouhodobému kontaktu s žíravinami. Tyto požadavky splňuje především potravinářská nerezová ocel. Ano, stojí to hodně, ale jen to bude sloužit roky.
Nyní o tom, jak vyrobit komín pro plynový kotel z jednostěnné trubky nebo ze sendvičových trubek. Aby se kondenzát tvořil v minimálním množství, je žádoucí, aby komín nevychladl. To znamená, že musí být izolován. A přestože má sendvičový komín těsnění z izolace, s vnějším těsněním (na ulici) je také lepší jej izolovat - vydrží déle, trakce bude lepší. Ale v tomto provedení je zapotřebí méně izolace - jedna vrstva, zatímco běžná trubka může být zabalena do dvou nebo dokonce tří vrstev. Takže náklady na uspořádání komína z jednostěnné nerezové trubky a sendvičů budou srovnatelné. Právě v prvním případě bude muset použít více izolace, za druhé méně.
Pokud mluvíme o spolehlivosti, pak jsou sendvičové komíny spolehlivější, už jen proto, že se skládají ze dvou vrstev kovu. Mimochodem, pokud izolujete komín, vnější trubky mohou být vyrobeny z pozinkované oceli - nepřicházejí do styku s kondenzátem, teploty jsou nízké a vzhled není důležitý, protože vše bude zabaleno izolací.
Keramické komíny
Keramické komíny jsou dobré pro každého: jsou odolné, spolehlivé, dobře snášejí kontakt s agresivními látkami. Ale mají dvě významné nevýhody. Za prvé, jsou drahé. Druhý - mají spoustu hmotnosti, takže vysoký komín vyžaduje nadaci. A to jsou další náklady k již tak značné částce. Ale životnost takového komínu se vypočítá po desetiletí.
Asbické cementové trubky
Kdysi to byl nejoblíbenější typ materiálu při stavbě komínů pro plynový kotel v soukromém domě. Materiál, samozřejmě, porézní, má hrubé stěny, a to je nepropustné (ne kulaté, ale spíše oválné). Ale je to asi nejlevnější varianta.
Při použití asbetických trubek pro komín plynového kotle je nutné:
- Udělej to co nejpřímější, snaží se dělat hladké křižovatce.
- Těsnicí spoje. Jak již promluvil, jen aby se stěrka cementu - ne možnost. Je to nutné hermetické připojení. Několik řešení problému - použití hydrofobních přísad do roztoku, povlak suché cementové malty s tmelem, použití hermetických svorek.
- Snížení množství kondenzátu trubky k vysoké, dobře izolaci.
Obecně nic nového, všechna stejná pravidla jako u výše popsaných materiálů, ale je přidáno ovoce s klouby. Takže v důsledku toho se komín asbestových trubek získává téměř stejný jako nerezová ocel.
Pro kotle s otevřenou spalovací komorou
Pro plynové kotle s atmosférickým hořákem je nutný kouřový kanál, poskytuje dobrou trakci - odstranění spalovacích produktů dochází v důsledku pohybu vzduchu přes trubku. Proto je vyroben jako přímý, nejlépe - s hladkými stěnami. Existují dvě verze:
- Otočte vodorovně přes stěnu, pak podél vnější stěny až do požadované výšky. Tato volba je také nazývá venkovní komín.
Typy komínu pro plynový kotel s atmosférickým hořákem ![]()
- Udržujte potrubí z kotle, projděte všechny překrytí, střechy, odstraňte střešní krytinu. V případě potřeby můžete odstranit potrubí od stěny, takže dvě kolena při 45 °. Ohyb pod 90 ° s takovým designem je lepší.
Která možnost je lepší? Je snazší implementovat vnější komín - s uzavřením zeď. Je to jen důležité projít zeď správně (pozorovat požární mezeru, pokud jsou stěny hořlavé). Ale pro tuto možnost vyžaduje dobrou izolaci, vysoce kvalitní montáž na stěny. A dokonce i za takových podmínek kondenzát obvykle hodně. Protože je nutná instalace na výstupu Tee a kondenzátu kolektor.
V případě výstupu komínu přes střechu jsou alespoň dva složité momenty - procházejí přesahem prvního patra a přes střechu. Na těchto místech instalujte speciální projíždějící uzly. Poskytují řádný stupeň požární bezpečnosti.
Vlastnosti montáže kovových trubek
Pokud sendvičové trubice nebo jednojevžovadlo sbírají, pak se vnější komín pro plynový kotle shromáždí "kondenzátem". To znamená, vkládání horní trubky uvnitř dna. To je možné díky přítomnosti vlnitého okraje na jedné straně.
Při montáži komínu uvnitř budovy je design shromažďován "kouřem". V tomto případě je důležitější, že plyny nedostávají do místnosti. Proto se rozloží trubky tak, aby horní prvek byl na již nainstalován.
Existuje třetí možnost - sbírat dva obrysy různými způsoby: externí kouř, vnitřní - kondenzát. Pro tuto sestavu se ujistěte, že používáte sendviče, protože mají pouze dvě kontury. To je nejlepší z možností, protože obrana je kompletní, ale shromáždění je složitá.
Kouřové trubky v dole (box)
Aby se komunikace nepokazila interiér, jsou často "balené" v dole - speciálně postavený box. Uvnitř jsou zpravidla komín (nebo komíny, pokud existuje několik zařízení), větrání řádků, mohou být stoupačky přívodu vody, topení, odpadních vod. V každém případě je komínová trubka lepší zavřít tepelnou izolací. Pokud je ve vytápěné místnosti, izolace může být stále použita, pak v podkroví (zejména pokud je zima), musí být izolace nutně nutně. Použijte čedičovou vlnu s teplotním režimem alespoň 300 ° C.
Oteplování bude mít pozitivní vliv na teplotu uvnitř spalin, což zvýší tah a sníží počet kondenzátu. Nezapomeňte, že říkáme, že je to o plynové kotle a mají nízký produkt spalovacích produktů.
Pro uzavřené spalovací komory
Koaxiální komín vypadá jako trubka v trubce. Design přichází připraven, rychle a bez problémů. Je nutné znát pouze průměr výstupní trysky a parametrů - výška, délka.
Koaxiální komínové zařízení - nejjednodušší. Potrubí stoupá nad kotlem a otáčí 90 °. Od ní ke stropu by mělo být nejméně 20 cm. Dále se provádí skrz otvor ve zdi, vnější strana by měla končit nejméně 30 cm od zdi.
Normalizuje se výškou vzhledem k úrovni země - výstup potrubí by neměl být nižší než 20 cm nad půdou a vzdálenost k nejbližší stěně - od konce trubky ke stěně by mělo být alespoň 60 cm.
