Projekt dřevěného skleníku udělej si sám

Buněčný polykarbonát a dřevěné trámy jsou nejběžnějšími materiály pro stavbu skleníku s vlastními rukama. Polykarbonát je pevnější a lehčí než sklo a mnohem spolehlivější než jakýkoli typ fólie. Dřevěný nosník je sice pevností a odolností horší než kovový profil, ale poskytuje poměrně dobré nosné vlastnosti rámu pro tak snadnou konstrukci. Oba materiály jsou navíc snadno zpracovatelné, což je důležité pro nezávislého vývojáře.

Projekt skleníku

První fází je vývoj projektu. To zahrnuje určení tvaru a rozměrů, vytvoření obecného výkresu (náčrtu), detailování prvků a součástí konstrukce.

Tvar a rozměry skleníku závisí na velikosti místa, na kterém může být umístěn. A doporučení pro výběr místa zase závisí na konstrukčních prvcích. Ačkoli existují obecná ustanovení, která řídí vývoj projektu a propojují jej s územím:

• Místo by mělo být otevřené a dobře osvětlené sluncem.
• Obdélníkový půdorys, stavby jsou orientovány dlouhou stranou od jihu k severu.
• Umístění by mělo být takové, aby byl skleník co nejvíce chráněn před větrem.
• Skleníky vyrobené ze dřeva se vyrábějí se sedlovou nebo pultovou střechou. V druhém případě se sklonem k jihu.
• Optimální rozměry rámu: výška v horní části svahu - 2.5 m, výška u dna svahu - 1.7 m, šířka - 3.5 m, délka - až 6 m.

Kromě toho zvažte následující doporučení:

• pohodlný přístup;
• Možnost přístupu zahradním vozíkem;
• blízkost místa připojení k přívodu vody, pokud je zajištěna automatická a automatizovaná kapková závlaha.

Základ pro skleník

V zásadě se malé skleníky instalují také na zem, ale za podmínky, že rám je vyroben z kovového profilu s antikorozní úpravou.

U dřevěných konstrukcí tato možnost není vhodná - spodní obložení rychle hnije.

Proto je potřeba základ, ale ne všechny jeho typy jsou vhodné pro skleníky.

Doporučení pro výběr nadace

Všechny mají čtyři typy základen:

• Nadace sloupu. Nejjednodušší a nejjednodušší typ na výrobu. V případě potřeby lze skleník snadno demontovat a přesunout na jiné místo. Hlavním problémem je instalace izolovaného sběrače (soklu). Panely vyrobené z deskových materiálů není snadné „přivázat“ ke sloupům tak, aby nebyly žádné mezery, a pro cihlovou nebo kamennou zeď si musíte zařídit vlastní základnu. Další nevýhodou je, že skleník ze dřeva a polykarbonátu je velmi lehká stavba s vysokým větrem a vyžaduje spolehlivou fixaci k zemi. Sloupy ale tuto podmínku nesplňují a skleník je nutné „ukotvit“ na několika místech. Samotná kotva je segment kovového profilu o délce až 1 m s hákem na konci, který zahákne spodní postroj. Alternativně lze každý sloup ukotvit trubkou zaraženou do země, která se následně obloží maltovými cihlami.
• pilotové založení. Jeden z nejběžnějších typů základů pro lehké konstrukce. Docela snadná výroba, a to i z takových „improvizovaných“ materiálů, jako jsou azbestocementové nebo plastové kanalizační trubky. Vhodné pro většinu typů půdních ploch určených pro letní chaty a soukromou bytovou výstavbu. Hromady se demontují obtížněji než tyče, ale je to docela reálné, pokud je nutné skleník přenést. Problémy nebudou ani s izolovaným sběracím zařízením.
• Pásový základ. Další oblíbený základní typ. Pro skleníky se používá výhradně mělká verze - celoprofilová páska není ekonomicky proveditelná. Jediným omezením při aplikaci jsou silně zvedající se půdy, protože hmotnost konstrukce je zjevně nedostatečná pro kompenzaci sil zvednutí (je lepší zvolit piloty). Dva typy - monolitické a prefabrikované pásky. Pokud skleník nebude v dohledné době převeden, je uspořádána monolitická páska. Prefabrikované pásy jsou v tomto ohledu lepší – v případě potřeby se snáze demontují.

• deskový základ. Tento typ základů je vhodný pro měkké půdy pro poměrně těžké budovy. A pokud mluvíme o sklenících a zimních zahradách, pak by to měly být kapitálové struktury s teplým zasklením pro pěstování produktů v průmyslových objemech, a ne na zemi, ale na všech druzích substrátů nebo pomocí hydroponických systémů. Pro skleník vyrobený z polykarbonátu a dřeva i na měkkých půdách stačí pilotový základ. A pokud únosnost běžných pilot nestačí, můžete použít šroubové piloty nebo TISE.

Výsledkem je, že pro skleník vyrobený z polykarbonátu a dřeva můžete použít mělký pásový, pilotový a pásový základ.

Algoritmus krok za krokem pro položení základů

Každý typ nadace má svou vlastní záložku technologie.

Monolitický pásový základ:

1. Označte obvod s vyznačením vnějšího a vnitřního obrysu příkopů. Současně se bere v úvahu hustota půdy a možnost sesypání stěn.
2. Vytahují půdu do hloubky 50-70 cm, vyrovnávají dno příkopů.
3. Usnout polštář ze suti a písku. Pokud je půda kamenitá, pak je pokryt pouze písek, pokud je půda písčitá, pouze drcený kámen. Tloušťka jedné vrstvy je do 10-15 cm, tloušťka dvou vrstev je do 25 cm. Povrch polštáře se vyrovná, zalije a utlouká.
4. Položte separační vrstvu střešního materiálu. Je potřeba, aby voda po nalití neopouštěla ​​beton. Poté může být použit jako prvek hydroizolace základů k ochraně před srážkami a roztavenou vodou.
5. Obnažit bednění dle návrhové tloušťky, hloubky, výšky nadzemní části základu. Obvykle se považuje za dostatečnou tloušťku 10-15 cm. Výška závisí na kvalitě vlastní úrodné vrstvy a topografii lokality. Pokud je nutné zasypání dovezené zeminy, pak se při určování výšky nadzemní části bere v úvahu tloušťka její vrstvy.
6. Pletený výztužný rám. Průměr a počet podélných tyčí se volí tak, aby jejich celková plocha v řezu pásky nebyla menší než 0.1 % z celkové plochy průřezu. Takže pro základ o průřezu 60x15 cm stačí, když je celková plocha průřezu podélné výztuže alespoň 0.9 cm². To znamená, že stačí dva páry podélných tyčí o průměru 6 mm. Tyče svažte drátem každých 40 cm.
7. Příprava betonu třídy M100. Poměry cementu M400 / písku / drceného kamene v poměru objemových dílů vypadají jako 1/4/6.
8. Beton se nalije do bednění, zhutní, přikryje fólií a nechá se 7 dní.

O týden později je bednění odstraněno, dutiny příkopu jsou pokryty vykopanou zeminou a ponechány, dokud beton nedosáhne své projektované pevnosti.

Během této doby můžete položit cestu ke vchodu a uvnitř skleníku, spustit a naplnit úrodnou půdu.

Prefabrikovaný pásový základ:

1. První čtyři kroky jsou stejné jako u monolitické pásky.
2. Rozetřete "nasucho" ze dvou řad rohů bloků. Jako materiál lze použít plné keramické cihly, plné škvárové bloky nebo pěnové bloky třídy D400 a vyšší.
3. Vystavují majáky, kontrolují dodržování obecné vodorovné úrovně a umístění protilehlých „paprsků“ ve stejné rovině.
4. Rozložte bloky v rozích na roztok. V případě potřeby upravte vodorovnou tloušťku roztoku.
5. Rozložte stěny základu do konstrukční výšky. Rohové a řadové bloky jsou umístěny v obvazu mezi sousedními řadami.
6. Zkontrolujte, zda suterén základny odpovídá vodorovné úrovni a vyrovnejte jej maltou.

U pilotového základu nejprve označte obvod s uvedením polohy pilot - je vyžadován roh a pod dveřmi. Pokud je prázdná štítová stěna delší než dva metry, poskytněte další podporu. Pod dlouhými zdmi jsou mezilehlé piloty instalovány ve stejné vzdálenosti od sebe s krokem 1.5-2 m.

Šroubové piloty se zašroubují ručně v místech značení. Uspořádání pilotového základu z azbestocementových nebo plastových trubek je následující:

1. Otvory jsou vyvrtány o průměru o něco větším než je část trubky. Pro informaci - obvykle se používají trubky o průměru 100 mm. Hloubka jámy by měla být o 30-40 cm nižší než linie zamrzání půdy.
2. Půda na dně je udusána a pokryta vrstvou písku o tloušťce 10-15 cm.
3. Vložte trubku do jámy, vyrovnejte ji svisle, v této poloze ji zpevněte rozpěrkami.
4. Položte armatury dovnitř potrubí. Stačí dvě tyče o průměru 6-8 mm ve vzdálenosti 3-4 cm od sebe a spojené drátem v krocích po 30-40 cm. Výztuž by neměla dosahovat konstrukční výšky základu 3-5 cm.
5. Beton se nalévá dovnitř trubky a do dutin jámy kolem trubky. U hustých půd je místo nalévání betonu do dutin dovoleno zpevnit potrubí suťovým kamenem a pískem. Beton se nejprve nelije úplně do potrubí, ale pouze do podzemní části. Poté se všechny trubky nařežou na stejnou úroveň a naplní se směsí až do konce.
6. Pro upevnění nosníku spodního pásku se do čerstvého betonu položí svorník nebo šroub.

Ještě snazší je položit sloupový základ - vykopou mělké otvory (30-40 cm), vrazí do trubky nebo profilu, vytvoří polštář z písku, položí kus střešního materiálu, položí cihlu přes trubku.

Instalace nástěnného rámu

Pro rám můžete použít pouze tyč o průřezu 50x50 mm, pokud jsou rozměry skleníku malé. V tomto případě je vzdálenost mezi sloupky rovna 80-100 cm při dodržení zásady ekvidistance (konkrétní vzdálenost závisí na celkové délce a šířce obvodu).

U velkých skleníků jsou hlavní nosné podpěry, včetně dveří, vyrobeny ze dřeva o průřezu 100 x 100 mm a pro mezilehlé podpěry, překlady, vzpěry a střešní krokve se volí průřez 50 x 100 mm.

V tomto případě není hlavním důvodem hmotnost konstrukce (1 m² komůrkový polykarbonát o tloušťce 8 mm váží pouze 1.5 kg) a velké zatížení větrem a tlak sněhu.

Instalace rámu se provádí v následujícím pořadí:

1. Řez dřeva na velikost. Současně se provádí výběr materiálu, který obchází mrtvé uzly a jiné vady.
2. Ošetřete strom antiseptikem.
3. Připravte základ pro instalaci spodního obložení - izolujte beton od kontaktu se stromem. Suterén pásového základu je pokryt válcovanou hydroizolací (střešní materiál, rubemast atd. P.). Pokládka stejného materiálu je umístěna na koncích pilot.
4. Namontujte spodní obložení na základ. Rohové spoje dřeva jsou upevněny nejjednodušším způsobem - v polovině stromu. Pro pásové základy lze použít tupé spoje, ale je nutná fixace pomocí kovových montážních desek. Nejprve jsou páskovací prvky upevněny „předběžně“ - pouze mezi sebou. Poté se zkontrolují úhlopříčky a nakonec se připevní kotvami k základu.
5. Instalujte nosné regály - v rozích a ve dveřích. Pokud je skleník velký a dráhy horního obložení jsou dlouhé, je okamžitě nainstalován jeden mezilehlý stojan, aby se nosníky horního obložení neprohýbaly. Každý stojan je svisle vyrovnán, připevněn ke spodnímu postroji a upevněn dočasnými zarážkami.
6. Namontujte horní postroj. Zkontrolujte shodu s úrovněmi a rovinami každého konstrukčního prvku. V případě potřeby upravte polohu stojanů.
7. Nainstalujte zbytek stojanů. Namontujte příčníky, výztuhy, rám dveří a vybavte otvory pro okna nebo příčníky.

Montáž střechy

Sedlová střecha skleníku je závěsný příhradový systém podepřený dlouhými stranami horního obložení. V závislosti na velikosti nástěnného rámu to může být jedna z následujících možností:

• Ve výšce 2 m a výše. U předních oblouků působí příčný nosník horního obložení jako nízký obláček. Tyto dva oblouky jsou nejprve sestaveny do tvaru úhelníku (bez spodní základny), poté jsou zvednuty na rám a upevněny svisle, podepřeny provizorními vzpěrami. Zbývající farmy jsou namontovány na zemi a instalovány již smontované.
• S výškou 2 metry a dlouhými běhy. Oblouky jsou navíc zesíleny paspárky. Jinak je instalační algoritmus podobný předchozí verzi - přední oblouky jsou instalovány v polosmontované formě, zbytek je smontován na „země“ a poté zvednut a připevněn k hornímu postroji.
• Ve výšce do 2 metrů u jedné z předních stěn je horní obložení "roztrháno" rámem dveří. V tomto případě břevno boxu funguje jako zvednutý obláček nebo břevno. Všechny ostatní oblouky jsou sestaveny stejným způsobem.

Po montáži a upevnění nosné konstrukce střechy jsou oblouky spojeny s nosníky, na které je připevněna přepravka na polykarbonát. Vzdálenost mezi nosníky a latěmi přepravky závisí na sklonu střechy, tloušťce polykarbonátu a normě pro zatížení sněhem pro daný region.

Upevnění polykarbonátu probíhá tradičně - na spoji s mezerou, která je potřebná pro kompenzaci tepelné roztažnosti. Plechy jsou k rámu připevněny pomocí samořezných šroubů s tepelnými podložkami přes předvrtané otvory o trochu větším průměru. Instalace začíná od střechy, pokračuje na štítech a končí dlouhými stěnami.

Spáry se uzavírají vhodnými profily – hřebenový, rohový, spojovací. Konce jsou uzavřeny těsnící páskou a ukončovacím profilem. V poslední fázi jsou vyrobeny a zavěšeny dveře a okna (okna nebo příčky).

Články na téma "Projekt dřevěného skleníku udělej si sám"

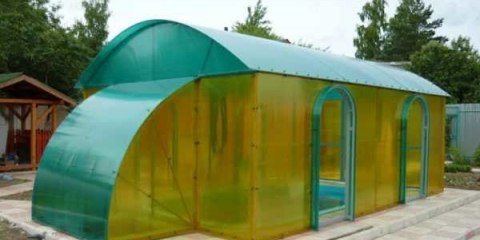

Udělej si sám lázeňský dům ze skleníku - polykarbonát a další materiály
