Jak používat multimetr: srozumitelné pro každého, měření napětí, proudu + odporu

Multimetr je univerzální tester, který měří parametry elektrického obvodu a jeho součástí. Zařízení využívají nejen profesionální elektrikáři, ale i obyčejní lidé. Práce s přístrojem je celkem snadná. Pro začátečníky v elektrotechnice doporučujeme naučit se z našeho článku, jak používat multimetr..

Analogové testery se téměř nikdy nenacházejí, protože je nahradila cenově dostupná digitální zařízení. Kromě přesnosti a počtu režimů se liší typem definice hodnot. Automaticky zobrazí výsledek ihned po zvolení režimu. v manuálu je nutné dodatečně nastavit rozsah měření.

Všechny multimetry mají podobný design. Na předním panelu je displej, pod ním je otočný přepínač režimů, těsně pod ním jsou konektory pro připojení senzorů. Některé modely mají tlačítka pro zapnutí podsvícení, uložení naměřených hodnot a další doplňkové funkce.

Vodiče s testovacími vodiči, kterých je třeba se při měření dotknout, se připojí k příslušným konektorům. Černý vodič je vždy připojen ke konektoru označenému COM a červený vodič je připojen vždy v závislosti na aktuální hodnotě. Pokud nepřekročí 200 mA, pak do konektoru VΩmA, pokud překročí, pak do 10 ADC (10 A MAX). V každodenním životě se tak vysoké proudy nenacházejí, proto se používá hlavně zásuvka VΩmA.

Čísla na stupnici označují maximální hodnotu, kterou lze v tomto rozsahu otestovat. Například režim DCV 20 měří stejnosměrné napětí od 0 do 20 V. Pokud je 21 V, pak je třeba přepnout o jeden stupeň výše, do polohy 200. Je důležité zvolit rozsah podle naměřené hodnoty, jinak multimetr selže.

Designové vlastnosti

• COM - pro obecná měření vždy připojte černou sondu (nulová svorka);
• otvory pro měření proudu do 10 nebo 20 A, pro červenou sondu (fázová svorka);
• pro proud do 200 mA, záporný kontakt pro termočlánek;
• pro měření dalších parametrů kladný kontakt pro termočlánek.

Uprostřed zařízení je otočný přepínač, který nastavuje požadovaný režim. Označení naměřených hodnot a jejich rozsah jsou aplikovány v kruhu. Přepínání se provádí otáčením ukazatele se šipkou nebo jinou značkou na konci. Některé modely mají na pouzdře i další kontakty pro měření teploty, charakteristiky kondenzátorů, cívek nebo tranzistorů.

V profesionálním prostředí jsou oblíbené elektronické testery s proudovými kleštěmi. Jsou určeny k určení aktuálních parametrů bez otevření obvodu. Vodič je umístěn mezi magnetickými obvody. Elektromagnetické pole způsobuje oscilace v senzorech, které se multimetrem převádějí na požadované hodnoty - proud, napětí, frekvence.

Největší možnosti mají zařízení na profesionální úrovni s vlastním softwarem. Jedná se o stacionární zařízení s napájecím zdrojem, které se připojuje k počítačům.

Provozní režimy

Pro měření určité charakteristiky je potřeba nastavit správný provozní režim. Pomocí otočného přepínače vyberte jednu z možností, jak najít:

• střídavé napětí - ACV;
• síla stejnosměrného proudu - DCA;
• DC napětí - DCV;
• zisk tranzistoru - hFE;
• testovací režim diod - grafický znak "dioda";
• elektrický odpor - Ω.

Napájení se připojuje otočením voliče nebo tlačítkem "power". U některých multimetrů tlačítka aktivují podsvícení nebo zmrazí obrazovku ("podržet"). Pokud hlavní vypínač nemá samostatné stupnice pro měření střídavého a stejnosměrného napětí nebo proudu, pak pomocí speciálního tlačítka můžete nastavit požadovaný režim.

Pro určení kapacity kondenzátoru může být na pouzdru samostatný výstup. Na stupnici přístroje je zvýrazněn blok označený Fcx.

Jak měřit: podrobný návod

Elektroenergetický průmysl vyrábí modely testerů s různými rozhraními. Výrobci popisují, jak používat multimetr v podrobných pokynech. Často ale, zejména na obalech levných výrobků, chybí nebo jsou vytištěny v angličtině návody. Přes určité rozdíly se měření v různých přístrojích provádějí podle Obecných zásad.

Napětí

Při práci s elektrickým obvodem pod napětím je třeba dodržovat bezpečnostní opatření.

Nejprve je potřeba nastavit režim provozu a rozsah hodnot. Chcete-li to provést, musíte vědět, jaký proud v obvodu - přímý nebo střídavý. Doporučuje se nejprve nastavit rozsah na maximum (pokud je napětí neznámé) nebo nad limit proudového potenciálu. Pro síť 220 V je to 600 nebo 750 V.

Druhým krokem je připojení černé sondy ke zdířce COM, červené ke konektoru detekce napětí.

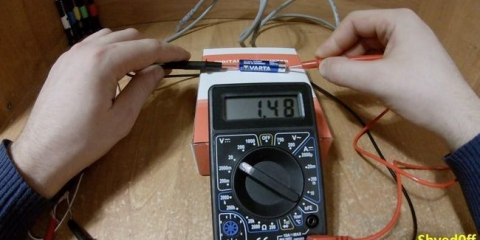

Třetí je samotné měření. K tomu veďte konce vodičů do zdířek zásuvky nebo např. na póly baterie.

Na displeji se zobrazí napětí ve voltech. Číslo můžete opravit stisknutím tlačítka HOLD (pokud je k dispozici). To je velmi užitečná funkce, zvláště pokud je měření mnoho.

Pokud není polarita dodržena, bude hodnota se znaménkem mínus. U digitálních multimetrů to na rozdíl od číselníků není problém.

Odpor

Multimetr umožňuje určit odpor prvků, částí obvodu nebo jednoduchých elektrických zařízení bez použití napětí. Taková měření nejsou nebezpečná, protože objekty bez napětí nepředstavují žádné nebezpečí.

Pracovní sekvence:

1. Nastavte přepínač na požadovaný režim v maximálním rozsahu.
2. Připojte vodiče k příslušným konektorům.
3. Zkontrolujte stav zařízení. Chcete-li to provést, spojte konce sond k sobě. Na displeji se zobrazí "0" nebo zanedbatelný odpor samotných vodičů, což je zohledněno při vysoce přesných výpočtech.
4. Změřte odpor dotykem svorek testovaného předmětu. Často se k tomu používají krokodýlí spony. Bude pohodlnější pracovat a odečty budou přesnější.

Zařízení automaticky zobrazí hodnotu odporu v ohmech. Ke správnému výsledku stačí 2 pokusy.

Pokud je obvod otevřený a není zde žádný kontakt, na displeji se zobrazí jeden.

Síla proudu

Abyste mohli měřit proudovou sílu v obvodu, musíte zařízení zabudovat do obvodu - sériově.

Optimální je, pokud je možné připojit vodiče ke skládacímu konektoru. V opačném případě budete muset vytvořit nějaký druh zařízení. Je vhodné použít jednoduchý elektrický vodič se zástrčkou na jednom konci a dvojitou zásuvkou na druhém.

Je důležité správně oddělit vodiče: fáze na kontakt jedné zásuvky, 0 na druhou a nainstalujte propojku mezi zbývající kontakty. Pro určení síly proudu je k prvnímu výstupu připojena zátěž a ke druhému je připojen tester. Okruh se uzavře a na obrazovce multimetru se objeví požadovaná hodnota.

Měření proudu není bezpečné pro měřič i přístroj. Při přetížení může zařízení shořet.

Chcete-li minimalizovat možné riziko, musíte dodržovat určitá pravidla:

• Začněte na maximálním dosahu. I při nízkém napětí může být proud velmi velký.
• Pokud jsou hodnoty přístroje nižší než spodní limit (200 nebo 500 mA u různých modelů), znovu nainstalujte červený vodič do příslušné zásuvky a proveďte přesná měření již v užším rozsahu.
• Omezte dobu měření a pauzy mezi nimi. Pokud nedodržíte časový režim, multimetr se přehřeje a selže.

zvonění

K určení integrity obvodu a pojistek se kontrolují vodiče:

• Prvním krokem je nastavení přepínače v režimu měření odporu na minimální rozsah.
• Druhým je připojení sond k zařízení a konců části drátu nebo šňůry.

Pokud je oblast neporušená, ozve se pípnutí. Na displeji se zobrazí hodnota odporu blízko 0.

Když není slyšet žádný zvuk a čísla „skočí“ - není žádné napětí a obvod je otevřený.

Spojitost napětí a uzemnění zdroje proudu

Nastavte regulátor na měření střídavého napětí. Zasuňte nulové a fázové svorky do zásuvek. Displej by měl ukazovat referenční napětí 220 V, případně s mírnou odchylkou.

Poté ponechte jeden kolík ve vývodu a druhý připojte k zemi vývodu. Pokud je mezi fází a zemí potenciál, pak je vše v pořádku - uzemnění funguje.

Kapacita kondenzátoru

Před měřením je nutné vybít kondenzátor, aby nedošlo k poškození multimetru. Chcete-li to provést, uzavřete svorky šroubovákem s izolovanou rukojetí mezi nimi.

Postup měření kapacity:

1. Nastavte přepínač do režimu Fcx.
2. Vložte vodiče kondenzátoru do speciální zdířky nebo k nim připojte hroty sond.
3. Přečtěte si hodnotu zařízení uvedenou ve Farads.

Pokud je kondenzátor otevřený, odpor bude nekonečný. Při poruše je menší než jmenovitý násobek hodnoty poruchy.

Teplota

Pokud multimetr podporuje funkci měření vysokých teplot, výrobci doplňují zařízení termočlánkem. Jedná se o řetězec nepodobných vodičů, mezi jejichž kontakty vzniká elektrický potenciál s rozdílem teplot.

Jak zjistit hodnotu na dálku:

1. Nastavte přepínač do režimu měření teploty (označení stupnice TEMP ° С).
2. Připojte termočlánek, dodržujte polaritu, ke vstupu multimetru.
3. Přibližte konec termočlánku co nejblíže k vyhřívanému předmětu.

Na displeji se zobrazí okolní teplota ve stupních Celsia nebo Fahrenheita, v závislosti na zvolené jednotce.

Pokud polarita není správná, teplota klesne.

Bezpečnostní pravidla pro práci s multimetrem

Při práci s napětím, konstantním i proměnným, musíte být velmi opatrní:

• Nepřipojujte zařízení k napětí vyšším než 600 V vzhledem k zemi.
• Nedotýkejte se sond oběma rukama. V opačném případě je v případě poruchy izolace možný silný úraz elektrickým proudem.
• Držte sondu pouze za ochrannými zarážkami, vyhněte se kontaktu s otevřenou špičkou.
• Po odpojení zařízení od sítě počkejte na pauzu. Nahromaděný náboj může poškodit tester nebo způsobit úraz elektrickým proudem.
• Při měření proudu v režimu I musíte sestavit multimetr v sérii s obvodem. Zařízení k tomu by mělo být co nejspolehlivější.
• Měření by měla být prováděna rychle, aby se zabránilo předčasnému vybití baterie a možnému přehřátí prvků obvodu přístroje.
• Nedoporučuje se pracovat pouze s živým obvodem, zvláště pokud není dostatek zkušeností.

Video recenze populárních multimetrů

Multimetr dt 830b jak používat video návod

Multimetr dt 832 jak používat video instrukce

Multimetr dt9208a jak používat video instrukce

Závěr

Vědět, jak správně a bezpečně používat digitální multimetr, může vyřešit řadu problémů. Nejjednodušší modely jsou užitečné v každodenním životě, složitější - pro profesionální a amatérské účely. Moderní elektronické přístroje vám pomohou rychle a jednoduše měřit parametry.

Články na téma "Jak používat multimetr: srozumitelné pro každého, měření napětí, proudu + odporu"

Jak používat multimetr?

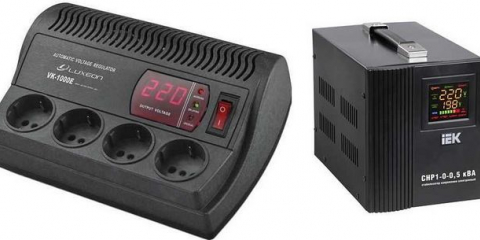

Výběr stabilizátoru napětí pro soukromý dům
